Когда на стол ложится очередной проект локальных очистных для промплощадки, первое, что я смотрю — узел нефтеудаления. Не потому, что он самый сложный. Как раз наоборот: именно в кажущейся простоте нефтеловушек кроется большинство ошибок, которые потом выливаются в превышение ПДК на сбросе и долгие разбирательства с контролирующими органами. За 15 лет практики я перебрал десятки конструкций — от кустарных бетонных коробов до заводских установок с коалесцентными модулями. И сегодня хочу разобрать конкретный пример: нефтеловушки российского производителя, которые мы не раз испытывали на реальных стоках. Без рекламных лозунгов — только цифры, гидравлика и результаты замеров.

Конструктивные особенности и логика аппарата

Первое, что бросается в глаза при знакомстве с этими нефтеловушками — продуманная гидравлическая схема. Производитель не стал изобретать велосипед, а взял классическую трёхзонную компоновку: приёмная камера с гасителем потока, отстойная зона с тонкослойными блоками и нефтесборный карман. Но дьявол, как всегда, в деталях.

Приёмная камера выполнена с вертикальным распределительным стояком, который равномерно раздаёт поток по ширине аппарата. Это критически важно: при числе Рейнольдса в подводящем коллекторе около 10 000–15 000 поток турбулентный, и без качественного гашения струя просто «прострелит» отстойную зону, перемешивая уже отделённую нефть. Здесь же установлен перфорированный щит с живым сечением около 30%, что снижает скорость входа до 0,05–0,1 м/с. По моим замерам на объекте в Воронеже, это позволило избежать вторичного эмульгирования даже при пиковых расходах.

Отстойная зона — сердце аппарата. Производитель применил наклонные сотовые блоки из полипропилена с углом наклона 60° и расстоянием между пластинами 25 мм. Такая геометрия даёт удельную площадь осаждения около 200 м²/м³, что по сравнению с обычным горизонтальным отстойником сокращает необходимый объём в 5–7 раз. Расчётное время пребывания в этой зоне при номинальном расходе — 12–15 минут, что соответствует рекомендациям СП 32.13330.2018 для нефтесодержащих стоков с плотностью нефтепродуктов 0,85–0,95 г/см³. Но главное — ламинарный режим: число Рейнольдса в межпластинчатом пространстве не превышает 200, а это гарантирует всплытие капель размером от 50 мкм и выше.

Нефтесборный карман снабжён регулируемой по высоте воронкой. Это простое, но часто недооцениваемое решение: оператор может точно выставить уровень раздела фаз в зависимости от плотности нефтепродукта и температуры стока. На одном из объектов мы столкнулись с сезонным изменением состава нефтепродуктов — летом преобладало дизельное топливо, зимой — мазут с плотностью 0,98. Регулировка воронки позволила сохранить эффективность без замены оборудования.

Технические характеристики и типоразмерный ряд

Производитель предлагает линейку из шести типоразмеров, перекрывающих расходы от 1 до 50 л/с. Это стандартный подход, но интересно, что шаг по производительности неравномерный: в диапазоне 1–10 л/с модели идут с шагом 2–3 л/с, а дальше — с шагом 10 л/с. И это оправдано: на малых расходах погрешность подбора ощутимее, и заказчику нужна более точная модель. Ниже приведу сводные данные по основным характеристикам, которые мы используем при предварительном подборе.

Отмечу важный нюанс: для моделей от 10 л/с и выше производитель по умолчанию комплектует установку датчиком уровня нефтепродуктов с дискретным выходом. Это не просто опция — при больших объёмах нефтесборника ручной контроль становится ненадёжным. Датчик позволяет автоматизировать откачку, что мы всегда закладываем в проект автоматизации. По опыту, именно отсутствие такого датчика на крупных объектах приводило к переполнению нефтесборника и сбросу плёнки в отводящий коллектор.

Результаты испытаний на реальных стоках

Любые паспортные данные требуют проверки. Мы провели серию испытаний нефтеловушки НЛ-10 на стоках машиностроительного завода, где основной вклад дают СОЖ, масла и дизельное топливо. Исходная концентрация нефтепродуктов колебалась от 50 до 120 мг/л, расход — 8–12 л/с. Замеры выполнялись аккредитованной лабораторией по ГОСТ 31954-2012.

При установившемся режиме и расходе 10 л/с средняя эффективность очистки составила 94,6%: на входе 98 мг/л, на выходе 5,3 мг/л. Это укладывается в заявленные производителем 95%, но с оговоркой. В первые 10–15 минут после пуска эффективность была ниже — около 85%, пока не сформировался стабильный слой нефтепродуктов на поверхности и не установился температурный профиль. Это нормально и должно учитываться при расчёте усреднителя перед нефтеловушкой. На другом объекте, где сток содержал много механических примесей (до 200 мг/л взвешенных веществ), мы заметили снижение эффективности до 89% через месяц эксплуатации. Причина — заиливание тонкослойных блоков. Производитель рекомендует промывку раз в квартал, но на таких стоках интервал пришлось сократить до одного раза в месяц. Это не недостаток конструкции, а особенность эксплуатации: нефтеловушка не заменяет песколовку или первичный отстойник.

Отдельно стоит сказать про гидравлические испытания. Мы намеренно создавали залповый сброс с расходом 15 л/с (полуторакратное превышение номинала). Вынос нефтепродуктов увеличился до 12 мг/л, но не произошло катастрофического перемешивания. Запас по гидравлике обеспечен высотой перегородок и объёмом приёмной камеры. Однако длительная работа с перегрузкой недопустима: расчётное время отстаивания падает ниже 10 минут, и тонкослойные блоки перестают работать в ламинарном режиме. Это подтверждает старое правило: нефтеловушку нужно подбирать по максимальному часовому расходу, а не по среднесуточному.

Опыт проектирования: на что обратить внимание

За годы работы с этими нефтеловушками я выработал несколько обязательных пунктов, которые включаю в каждый проект.

Первое — подводящий трубопровод. Диаметр должен обеспечивать скорость не более 0,8–1,0 м/с, иначе эмульгирование начнётся ещё до входа в аппарат. Если перепад высот не позволяет, ставлю гаситель прямо в колодце перед нефтеловушкой. Второе — объём нефтесборника. Производитель даёт его вместимость из расчёта суточного накопления при максимальной концентрации, но на практике всегда добавляю 20% запаса на случай нештатных ситуаций. Третье — материал корпуса. Для стоков с pH ниже 5 или выше 9 стеклопластик предпочтительнее нержавейки: видел, как AISI 304 покрывалась питтингами через полгода работы с кислыми стоками.

Ещё один момент — установка после нефтеловушки контрольного колодца с возможностью отбора проб. Это требование не всегда прописано в ТЗ, но я настаиваю: без него невозможно доказать эффективность очистки при сдаче объекта. В одном из проектов мы смонтировали колодец с автоматическим пробоотборником, и это спасло заказчика от штрафа, когда произошёл кратковременный залповый сброс мазута — система зафиксировала превышение, и мы оперативно остановили линию.

Типовые ошибки при подборе и монтаже

Первая и самая частая ошибка — подбор нефтеловушки по среднесуточному расходу. Коэффициент неравномерности для промстоков может достигать 1,5–2,0, и в часы пик аппарат захлёбывается. Я всегда требую от проектировщиков предоставить график притока или, если его нет, закладывать коэффициент 1,3–1,5 к среднечасовому расходу. Вторая ошибка — игнорирование температуры стока. При понижении температуры вязкость нефтепродуктов растёт, скорость всплытия падает. Для стоков ниже +10°C время отстаивания нужно увеличивать на 30–40%, а лучше предусмотреть подогрев или перейти на коалесцентные модули с более развитой поверхностью.

Третья — отсутствие байпасной линии. Нефтеловушку периодически нужно выводить в ремонт или на очистку. Если нет обводной линии, остановка всего узла очистки неизбежна. Четвёртая ошибка — монтаж без учёта розы ветров. Нефтеловушка открытого типа (а некоторые модели именно такие) должна располагаться так, чтобы преобладающий ветер не сдувал нефтяную плёнку в сторону оператора или на соседнее оборудование. Мелочь, но на одном объекте мы переставляли аппарат именно из-за жалоб персонала.

И последнее: не стоит рассматривать нефтеловушку как финишное сооружение. Даже при эффективности 95% остаточная концентрация 5 мг/л может превышать ПДК для рыбохозяйственных водоёмов (0,05 мг/л). Поэтому после неё всегда должна идти доочистка — сорбционные фильтры или флотатор. Это аксиома, которую, к сожалению, часто забывают начинающие проектировщики.

Подводя итог, скажу: нефтеловушки этого российского производителя — добротное инженерное решение, если подходить к ним с пониманием гидравлики и особенностей конкретного стока. Цифры, полученные на испытаниях, подтверждают заявленные характеристики, но только при грамотной интеграции в технологическую цепочку. А это уже задача проектировщика — не ошибиться на стадии расчёта.

Когда проектировщик видит в схеме слово «песколовка», часто возникает соблазн взять типовое решение под расход и закрыть вопрос. По опыту знаю: именно с этого момента начинаются проблемы на этапе пусконаладки. Песколовка — один из тех узлов, на которых легко сэкономить на старте и потом дорого заплатить в эксплуатации. Если в стоках есть песок, окалина, шлам, абразивная взвесь или тяжелые минеральные частицы, их нужно убирать до насосов, трубопроводов, нефтеловушек, флотации и тонкой очистки. Иначе растут износ, аварийность и расходы на обслуживание.

В этой статье разберем, какие бывают песколовки для промышленных стоков, чем отличаются их конструктивные решения и как подобрать оборудование под реальный состав и режим стоков.

Что такое песколовка и зачем она нужна

Песколовка — это сооружение механической очистки, которое отделяет из сточной воды тяжелые минеральные примеси. В первую очередь речь идет о:

• песке;
• гравии;
• окалине;
• металлической пыли;
• минеральном шламе;
• абразивных частицах после мойки сырья, оборудования, полов, транспорта.

Главная задача — снять нагрузку с последующих ступеней очистки. Песок не растворяется, но отлично работает как абразив. По опыту скажу: на одном металлообрабатывающем заводе отказались от песколовки, и через полгода пришлось менять рабочие колёса трёх насосов — абразив срезал лопасти как наждачной бумагой. Замена обошлась в разы дороже, чем стоила бы установка простейшей гравитационной камеры. И такие кейсы далеко не единичны. Песок:

• ускоряет износ насосов и арматуры;
• забивает трубопроводы и каналы;
• ухудшает работу отстойников и фильтров;
• накапливается в резервуарах, сокращая их полезный объем;
• усложняет утилизацию осадка.

Где песколовка особенно нужна

На практике песколовки ставят, если стоки поступают:

• с металлообрабатывающих и машиностроительных производств;
• с литейных и дробеструйных участков;
• с площадок открытого складирования сыпучих материалов;
• с моек транспорта и спецтехники;
• с карьеров, ГОКов, дробильно-сортировочных комплексов;
• с территорий, где в сток попадает грунт, шлам, окалина, строительная пыль.

Если в стоках есть в основном только органика, песколовка может быть не нужна. Но если есть заметная доля минеральной взвеси, ее обычно включают в схему почти всегда — иначе вся технологическая цепочка будет работать с перебоями.

Как работает песколовка

Принцип простой: поток воды замедляют или направляют так, чтобы тяжелые частицы успели осесть, а более легкие взвеси ушли дальше. Но за кажущейся простотой стоит точный гидравлический расчёт. Если скорость сделать слишком низкой, начнёт выпадать органика, если слишком высокой — песок не задержится. Для горизонтальных песколовок рабочий диапазон скоростей обычно лежит в пределах 0,15–0,3 м/с. Отклонения даже на 10–15% могут кардинально изменить эффективность.

Базовая логика процесса

1. Сток поступает в рабочую камеру.
2. Скорость потока снижается до расчетной.
3. Частицы с высокой гидравлической крупностью осаждаются.
4. Осадок собирается в нижней части.
5. Песок удаляется вручную, механически или гидравлически.
6. Осветленная вода уходит на следующую ступень.

Важно понимать: песколовка не должна улавливать все подряд. Ее цель — именно минеральные частицы определенного размера и плотности. Если сделать режим слишком «жестким», вместе с песком начнет выпадать органика. Это ухудшает качество осадка и увеличивает его объем. В реальности часто ориентируются на частицы крупнее 0,15–0,2 мм, поскольку именно они дают наиболее разрушительный абразивный эффект. Более тонкая взвесь лучше задерживается на последующих стадиях осветления или фильтрации.

Основные типы песколовок

Ниже — наиболее распространенный модельный ряд с точки зрения конструкции. У разных производителей названия могут отличаться, но суть обычно одна и та же. На практике я не раз убеждался, что инженерам полезнее понимать принцип, чем запоминать коммерческие обозначения.

По направлению потока

Горизонтальные песколовки

Это классическое решение, где вода движется по прямолинейному каналу или коридору с пониженной скоростью. В моей практике они составляют процентов семьдесят всех случаев — из-за предсказуемости и простоты компоновки. При расчёте длины камеры обязательно закладывают запас на турбулентность на входе и выходе, иначе песок не успевает лечь на дно. Часто забывают про перегородки-стабилизаторы, а зря: они снижают влияние подводящего потока и повышают равномерность поля скоростей.

Плюсы:

• простая и понятная конструкция;
• удобны для больших расходов;
• легко интегрируются в существующие каналы;
• доступны для визуального контроля.

Минусы:

• требуют места по длине;
• чувствительны к колебаниям расхода;
• качество осаждения зависит от гидравлики.

Подходят для объектов с относительно стабильным расходом и возможностью разместить сооружение линейно.

Вертикальные песколовки

Поток движется снизу вверх или сверху вниз по камере с соответствующей геометрией. Частицы осаждаются в нижнюю часть. Такая компоновка здорово выручает, когда на площадке дефицит свободного пространства. Однако расчёт вертикальной камеры нетривиален: нужно увязать скорость восходящего потока с гидравлической крупностью целевых частиц, учитывая краевые эффекты. Если с этим ошибиться, получится «труба-псевдокамера» без реальной задержки песка.

Плюсы:

• компактнее по площади;
• удобны при дефиците места;
• могут работать в составе модульных установок.

Минусы:

• сложнее в расчете;
• чувствительны к структуре потока;
• не всегда оптимальны для сильно неравномерных расходов.

Такие решения часто выбирают для локальных очистных сооружений, где важно разместить оборудование в ограниченном объеме.

По способу отделения песка

Гравитационные песколовки

Осаждение происходит только за счет снижения скорости потока и действия силы тяжести. Это самый распространённый тип, и в большинстве типовых проектов его вполне достаточно. Главное — правильно рассчитать гидравлическую крупность. Частицы песка плотностью ~2,6–2,7 т/м³ оседают при скоростях 0,15–0,25 м/с, а вот угольная или шлаковая пыль той же крупности может почти не задерживаться. Поэтому данные о составе стока критичны.

Когда применять:

• при стабильном составе стоков;
• если нужна надежная и простая схема;
• когда важна эксплуатационная предсказуемость.

Аэрируемые песколовки

В камеру подают воздух, который создает вращательное движение потока. Органические частицы удерживаются во взвеси, а тяжелый минеральный осадок выпадает. Такой приём часто спасает на смешанных стоках, где помимо песка много смазочно-охлаждающих жидкостей и органики. На одной площадке с дробеструйным участком и мойкой были постоянные жалобы на «чёрный песок» в осадке первичных отстойников — после замены гравитационной камеры на аэрируемую проблема ушла.

Плюсы:

• лучшее разделение минеральных и органических фракций;
• меньше органики в осадке;
• устойчивость к колебаниям состава.

Минусы:

• выше энергозатраты;
• нужна система аэрации;
• усложняется эксплуатация.

Для промышленных стоков это хороший вариант, если в воде есть смесь песка и органических загрязнений, а не только минеральная взвесь.

По степени механизации удаления осадка

С ручным удалением

Осадок удаляют периодически вручную — лопатами, вакуумными машинами или опрокидыванием контейнеров. Такое решение оправдано для совсем малых объектов или временных линий. Но стоит помнить: всё держится на дисциплине персонала. Если забудут чистить, эффективный объём камеры стремительно уменьшается, растёт скорость потока и песок начинает лететь дальше.

Подходит для:

• малых расходов;
• эпизодического поступления загрязнений;
• временных или вспомогательных линий.

Ограничения:

• высокая зависимость от дисциплины персонала;
• неудобно при больших объемах песка;
• выше риск заиливания.

С механическим удалением

Используются скребки, шнеки, элеваторы, насосы или иные устройства для непрерывного или периодического удаления осадка. Именно такое решение я рекомендую для любых установок с расходом свыше 5–7 м³/час и значительной загрузкой по песку. Шнековый транспортёр с уклоном не менее 30° надёжно удаляет осадок без заиливания. Скребковые механизмы требуют регулярной ревизии подшипников скольжения, но при грамотном подборе работают годами.

Плюсы:

• стабильная работа;
• меньше ручного труда;
• ниже риск накопления осадка в камере.

Минусы:

• сложнее конструкция;
• требуется обслуживание механики;
• выше капитальные затраты.

С гидравлическим удалением

Песок вымывается струей воды или периодическим сбросом в песковый приямок. Схема простая: на дне камеры устраивают лоток, куда смывают осадок. Но здесь важно правильно организовать гидравлику промывки: слишком слабый поток оставит песок на месте, слишком сильный — вынесет обратно в камеру. Обычно подают воду под давлением 1,5–2,5 атм через сопла с веерным распылом.

Плюсы:

• относительно простое решение;
• удобно для некоторых канализационных схем.

Минусы:

• растет объем промывочной воды;
• осадок может получаться более разжиженным;
• нужна продуманная схема отведения песка.

Сравнение основных типов песколовок

Ключевые параметры, по которым подбирают песколовку

Подбор песколовки нельзя делать только по расходу. Это одна из самых частых ошибок. Приведу реальный случай: цех металлообработки купил готовую установку «до 10 м³/ч», но фактический залповый сброс от ванн промывки давал пики в 22 м³/ч. Песок просто не успевал осесть. Для правильного выбора нужно учитывать несколько факторов.

1. Расход сточных вод

Смотрите не только среднесуточный, но и:

• максимальный часовой расход (с коэффициентом часовой неравномерности, который на промпредприятиях может достигать 2,5);
• залповые сбросы;
• сезонные пики;
• режим работы предприятия.

Если оборудование рассчитано только на средний расход, при залпе скорость потока вырастет, и песок уйдет дальше по схеме. Закладывайте запас по пропускной способности, но не «на всякий случай» в два раза — излишне большая камера при постоянном небольшом расходе может упасть в скорость ниже 0,1 м/с, и тогда начнётся осаждение органики.

2. Состав загрязнений

Нужно понимать, что именно нужно отделять:

• только песок и грунт;
• песок плюс окалина;
• песок с органической взвесью;
• смесь минеральных и маслянистых загрязнений.

От этого зависит выбор между обычной гравитационной и аэрируемой схемой, а также способ удаления осадка. Здесь крайне желателен лабораторный анализ проб, а не визуальная оценка. Часто то, что выглядит как «просто песок», оказывается смесью с маслом и требует другого подхода.

3. Гранулометрия частиц

Проще говоря — размер частиц. Чем мельче частица, тем сложнее ее задержать. Гидравлическая крупность частиц 0,2 мм для кварцевого песка составляет около 0,25 м/с, а для частиц 0,1 мм — уже порядка 0,08 м/с. Значит, если в стоке много мелочи, потребуется либо большая длина камеры, либо аэрация. В некоторых случаях экономичнее поставить гидроциклон.

На практике ориентируются на частицы, которые дают заметный абразивный эффект и способны осаждаться при расчетных режимах. Важно не перегрузить сооружение, пытаясь уловить пыль, которую проще снять на следующей стадии.

4. Температура и плотность стоков

Теплая вода, повышенная минерализация и наличие реагентов влияют на вязкость и плотность среды. Это меняет скорость осаждения частиц. Так, при повышении температуры с 20°C до 40°C вязкость воды падает примерно на 30%, что увеличивает гидравлическую крупность частиц на 10–15%. Казалось бы, мелочь, но в расчётах может сдвинуть точку баланса. В технологически сложных производствах этот фактор нельзя игнорировать.

5. Колебания расхода и неравномерность подачи

Если стоки поступают рывками, нужна либо буферизация, либо песколовка, устойчивая к перепадам. Иначе часть песка будет проходить дальше, а часть — оседать с избыточным количеством органики. В моей практике была ситуация, когда после модернизации схемы сброса от гальванических ванн неравномерность выросла вдвое, и старая песколовка стала пропускать до 40% песка. Проблему решили установкой усреднителя перед песколовкой — это удорожание, но оно окупилось за счёт защиты дорогостоящих фильтров.

6. Доступное место и компоновка

Иногда выбор определяется не только технологией, но и площадкой:

• есть ли место под длинный канал;
• можно ли заглубить сооружение;
• допустима ли модульная установка;
• есть ли удобный доступ для обслуживания.

Как выбрать песколовку: практический алгоритм

Ниже — рабочая последовательность, которой удобно пользоваться на стадии предпроекта. Она основана на десятках реальных объектов.

Шаг 1. Определите, что именно поступает в сток

Соберите исходные данные:

• источник стоков;
• режим образования;
• наличие песка, грунта, окалины, шлама;
• примеси масла и органики;
• наличие ливневых или талых вод;
• точку подключения в схеме очистки.

Шаг 2. Зафиксируйте расчетный расход

Нужны минимум три значения:

• средний расход;
• максимальный часовой;
• залповый.

Если залповый сброс в 2–3 раза превышает средний, либо ставим буферную ёмкость, либо выбираем песколовку с развитой свободной поверхностью, способную демпфировать всплеск. Если есть сомнения, лучше закладывать запас по пропускной способности, но не «с запасом на всякий случай» в два раза — излишне большая камера может ухудшить гидравлику и качество осаждения.

Шаг 3. Определите требуемую степень очистки

Здесь важен ответ на вопрос: что будет после песколовки?

• насосная станция;
• отстойник;
• нефтеловушка;
• флотация;
• фильтрование;
• биологическая стадия.

Чем чувствительнее следующая ступень, тем важнее надежность удаления минеральных частиц. Для флотаторов и мембранных установок остаточное содержание песка должно быть минимальным.

Шаг 4. Выберите тип песколовки

Обычно логика такая:

• простые стабильные стоки — гравитационная горизонтальная;
• ограниченная площадь — вертикальная или модульная;
• смесь песка и органики — аэрируемая;
• крупный постоянный поток — механизированная с автоматическим удалением осадка.

Шаг 5. Проверьте эксплуатационные условия

Проверьте заранее:

• как удаляется песок (типовой узел — песковый лоток с уклоном ≥30° и шнековый транспортёр);
• куда он складируется;
• есть ли промывка;
• как часто нужен осмотр;
• доступен ли персонал;
• можно ли обслуживать оборудование без остановки всей линии.

Типовые ошибки при подборе

Ошибка 1. Подбирают только по расходу

Расход важен, но без понимания состава стока песколовка может работать хуже, чем ожидалось. Я видел проект, где для автомойки поставили расходную характеристику 15 м³/ч и сочли задачу решённой. Фактический же сток содержал до 3 г/л ила и песка с маслом, и камера быстро заиливалась.

Ошибка 2. Не учитывают залповые сбросы

Кратковременные пики часто «пробивают» сооружение и уносят песок дальше. Промывка фильтров или опорожнение технологических ёмкостей могут создать всплеск, который в разы превышает обычный приток. Если это не предусмотреть, песок прямиком попадёт в нефтеловушку и выведет её из строя.

Ошибка 3. Ставят слишком большую камеру

Излишний объем при малой скорости потока приводит к накоплению органики и ухудшению качества осадка. На одной площадке проектировщик заложил четырёхкратный запас «на развитие». В результате в часы минимального притока скорость падала до 0,05 м/с, и осаждалась вся взвесь — включая органическую. Пошел запах, камера превратилась в септик. Пришлось переделывать.

Ошибка 4. Не продумывают удаление осадка

Песок не должен просто лежать в нижней части камеры. Если его редко удалять, сооружение быстро теряет эффективность: накопленный слой уменьшает рабочее сечение, растёт скорость, песок начинает выноситься. Видел случаи, когда через три месяца после пуска эффективность песколовки падала на 60% только из-за отсутствия регламента выгрузки.

Ошибка 5. Игнорируют состав осадка

Если вместе с песком идет много жира, масла или органики, обычная песколовка может дать плохой результат. Тогда нужен пересмотр схемы — возможно, добавление аэрации или специального реагентного разделения.

На что смотреть в техническом задании

Чтобы правильно подобрать оборудование, в ТЗ стоит включить:

• источник стоков и режим работы производства;
• средний, максимальный и залповый расход;
• перечень загрязнений и их концентрации (желательно с результатами анализов);
• допустимую степень остаточного содержания песка (например, не более 10 мг/л по крупности >0,2 мм);
• требования к автоматизации удаления осадка;
• условия размещения (габаритные ограничения, заглубление);
• способ удаления и накопления песка;
• требования к материалам и антикоррозионной защите;
• ограничения по обслуживанию и доступу.

Короткий чек-лист для инженера

• [ ] Есть ли данные по пиковому расходу?
• [ ] Понимаем ли мы, что именно осаждаем?
• [ ] Известна ли схема удаления песка?
• [ ] Есть ли место под обслуживание?
• [ ] Согласована ли увязка с последующими ступенями очистки?
• [ ] Проверен ли режим работы на залповых сбросах?
• [ ] Учтена ли промывка и обращение с осадком?
• [ ] Проверены ли скорости при минимальном расходе (чтобы не было заиливания)?
• [ ] Предусмотрены ли стабилизирующие перегородки или направляющие для равномерного распределения потока?

Когда стоит выбирать модульное решение

Модульные песколовки удобны, если:

• объект небольшой или средний;
• площадка ограничена;
• нужно быстрое внедрение (поставка в контейнере или на раме);
• возможна поэтапная модернизация;
• важна заводская готовность узла — минимальный объём строительных работ.

Но модульность не отменяет расчет. Компактное оборудование тоже должно быть согласовано с расходом, режимом стоков и графиком обслуживания. Не раз приходилось видеть, как купленный «готовый модуль» отказывался работать на реальном стоке, потому что продавец обещал универсальность без увязки с гидравликой.

FAQ

Какая песколовка лучше для промышленных стоков?

Универсального ответа нет. Для простых и стабильных стоков часто хватает гравитационной горизонтальной схемы — она отработана десятилетиями и проста в повседневной эксплуатации. Если площадь ограничена — рассматривают вертикальную или модульную. Если в воде много органики вместе с песком, лучше смотреть в сторону аэрируемых решений, которые дают чистое минеральное разделение. В сложных случаях комбинируют: например, аэрируемая камера плюс механический скребковый механизм.

Можно ли обойтись без песколовки?

Можно только если в стоках практически нет минеральной взвеси — например, чисто бытовые стоки или конденсатные линии. В реальных промышленных схемах это редкость. Если песок и абразив присутствуют, отказ от песколовки обычно приводит к росту эксплуатационных проблем, начиная от повышенного износа насосов и заканчивая внеплановыми остановками на очистку трубопроводов.

Что важнее: размер песколовки или способ удаления песка?

Важно и то и другое. Даже правильно рассчитанная камера будет работать плохо, если осадок не удаляется вовремя: накопившийся слой сужает сечение, скорость возрастает, и песок выносится. На одном объекте установка скребкового транспортёра позволила сократить чистку с еженедельной до ежеквартальной и полностью исключить вынос песка. Так что при равном размере механизация часто даёт больший прирост стабильности, чем погоня за дополнительным объёмом.

Как понять, что песколовка работает плохо?

Типичные признаки:

• песок проходит на следующую ступень;
• растет износ насосов — характерный шум и вибрация;
• в камере быстро накапливается осадок выше проектного уровня;
• появляются завалы и застойные зоны;
• в осадке много органики и присутствует запах сероводорода;
• при визуальном осмотре видны отложения песка на входе в нефтеловушку или в приёмном резервуаре насосной.

Можно ли использовать одну песколовку для всех стоков предприятия?

Иногда можно, но только если стоки близки по составу и режиму. Если есть разные потоки — производственные, моечные, ливневые — часто лучше делать раздельный сбор и разную предварительную очистку. Например, ливневые воды с территории склада могут нести крупный песок и мусор, тогда как стоки гальванического цеха требуют тонкого разделения и защиты от агрессивных сред. Объединение в одну песколовку без анализа чревато либо перегрузкой, либо недогрузкой с вытекающими последствиями.

Вывод

Песколовка — не вспомогательный «дополнительный» узел, а важная часть механической очистки. Ее задача — защитить оборудование и стабилизировать работу всей системы, начиная с насосной станции и заканчивая биологической стадией. Это тот случай, где инвестиция в точный расчёт на старте оборачивается годами безаварийной работы.

При выборе ориентируйтесь не только на расход, но и на состав стоков, неравномерность подачи, способ удаления осадка и требования последующих ступеней очистки. Для простых условий подойдут гравитационные решения, для ограниченной площадки — компактные вертикальные и модульные, для сложных смешанных стоков — аэрируемые или механизированные схемы. И каждый раз проверяйте гидравлику на всех режимах: не занижена ли скорость в минимум и не превышена ли в пик.

Если нужен надежный результат, подбор песколовки всегда стоит начинать с исходных данных по стоку и режиму работы объекта. Именно это позволяет выбрать оборудование, которое будет не просто «стоять в схеме», а реально работать.

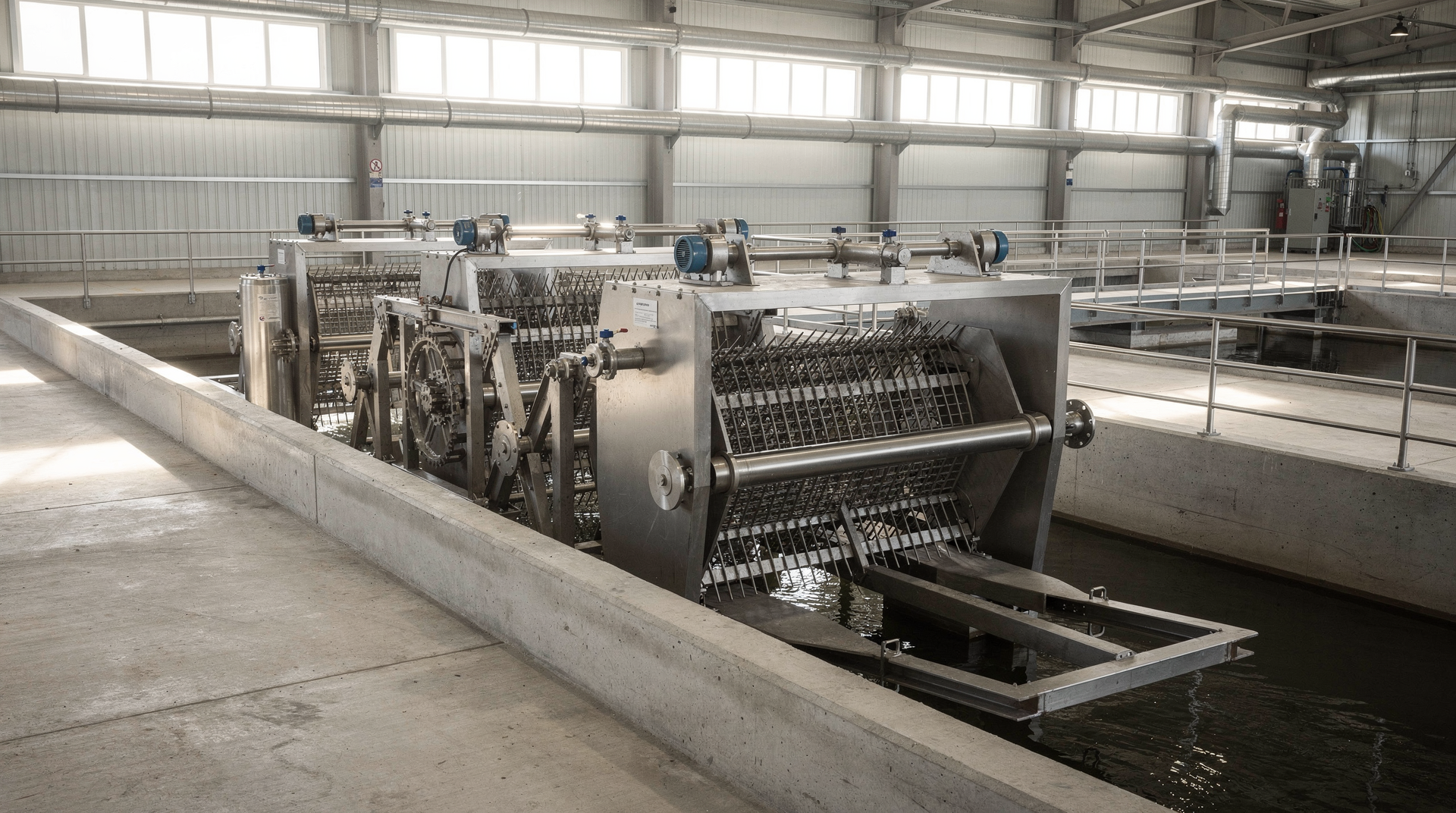

Что такое решётка механической очистки и зачем она нужна

Если смотреть на узел механической очистки глазами проектировщика, а не маркетолога, то решётка — это первая линия обороны всей технологической цепочки. Она принимает на себя всё, что летит по подводящему коллектору: песок, ветки, обрывки упаковки, тряпки, комья волокон, случайный строительный мусор. Задача формулируется предельно жёстко: задержать эти включения и не дать им пройти дальше — к песколовкам, насосам, отстойникам, мембранам или биореакторам.

На десятках объектов, где мне приходилось запускать очистные после других проектировщиков, я раз за разом видел одну и ту же картину: решётку ставят «для галочки», по типовому каталогу, не глядя на реальный состав стока и пиковые нагрузки. А потом начинаются хронические засоры, переполнение каналов, износ насосного оборудования и постоянные вызовы эксплуатационной бригады. Поэтому для меня решётка — это индикатор того, насколько проектировщик вообще понимает гидравлику и физику процесса.

По существу, решётка выполняет следующие функции:

• защищает насосы, шнеки, мешалки, песколовки и регулирующую арматуру от механических повреждений и заклинивания;
• снижает риск аварийных засоров в трубопроводах и переходных колодцах;
• стабилизирует гидравлический режим последующих сооружений — без резких скачков уровня и внезапных перегрузок;
• сокращает количество внеплановых остановок и связанных с ними трудозатрат;
• облегчает эксплуатацию всей линии механической очистки, особенно при ограниченном штате.

Где решётки особенно важны

Наибольший эффект я наблюдал на тех объектах, где сток несёт ощутимую долю грубодисперсных включений, и где последствия пропуска мусора выливаются в дорогостоящие ремонты:

• пищевые и перерабатывающие предприятия — здесь часто добавляется жировая фракция, которая цементирует задержанный мусор и резко ускоряет зарастание;
• коммунальные и ливневые системы — особенно в городах, где ливневой сток несёт ветки, листву, бытовой пластик после дождей;
• объекты с высокой долей волокнистых и текстильных загрязнений — прачечные, текстильные фабрики, целлюлозно-бумажные комбинаты;
• площадки, где на территорию неизбежно попадает случайный мусор — строительные базы, терминалы, открытые склады;
• локальные очистные сооружения с компактной компоновкой, где нет запаса по гидравлическому сечению и любой засор мгновенно приводит к подпору.

Линейка решёток «НафтаЭко»: общий подход к конструкции

В решениях «НафтаЭко» просматривается инженерная школа, которую я уважаю: оборудование спроектировано не как изолированное устройство, а как часть общей линии механической очистки. Для проектировщика это означает, что решётка изначально вписывается в технологическую схему без конфликтов по высотным отметкам, гидравлике и зонам обслуживания. На моей практике это экономит часы при компоновке, особенно когда приходится размещать очистные в существующих зданиях с жёсткими габаритными ограничениями.

При инженерной оценке подобного оборудования я всегда смотрю глубже паспорта и рекламного листка. Мой набор контрольных точек выглядит так:

• тип решётки (ручная или механизированная), который определяет весь режим эксплуатации;
• способ удаления отбросов — скребковый, гребковый, шнековый транспортёр;
• ширину прозоров — именно она задаёт гидравлическое сопротивление и частоту очистки;
• производительность по расходу с учётом пиковых значений, а не только среднесуточных;
• глубину канала и фактические строительные отметки — нельзя опираться только на типовые чертежи;
• наличие ручного дублёра на случай отказа механизированной системы;
• доступ к осмотру и ремонту — расстояние от стен, высота подъёма, необходимость демонтажа смежного оборудования;
• коррозионную стойкость с учётом реальных показателей pH и присутствия абразивных частиц;
• возможность монтажа без сварочных работ на площадке и с минимальным использованием грузоподъёмной техники.

Основные конструктивные особенности

Ниже — те конструктивные узлы и параметры, на которые я обращаю первоочередное внимание при анализе решёток этого класса.

1. Металлоконструкция и рабочая часть

Рама и фильтрующая часть обычно выполняются из коррозионно-стойких сталей — как минимум AISI 304, а в агрессивных средах оправдано применение AISI 316. В условиях очистных сооружений оборудование постоянно находится в зоне повышенной влажности, часто с кислыми или щелочными сбросами, с неизбежной абразивной нагрузкой от песка и окалины.

Из опыта инспекций на объектах, где решётки быстро выходили из строя, я составил короткий список того, что нужно проверять обязательно:

• качество сварных швов — поры, непровары и острые кромки становятся очагами коррозии и накопления загрязнений;
• отсутствие так называемых «карманов» — локальных углублений, где будет застаиваться осадок и гнить органика;
• доступ к плоскостям, требующим регулярной очистки — в идеале без необходимости разборки соседних конструкций;
• защитное покрытие или пассивация сварных соединений — без них коррозия начнётся уже через несколько месяцев;
• ремонтопригодность — возможность замены отдельных изнашиваемых пластин или секций без полной разборки рамы.

2. Прозоры и гидравлическое сопротивление

Одна из самых распространённых ошибок, которую я годами наблюдаю в проектах — выбор решётки по логике «чем меньше прозор, тем лучше защита». Маленькие прозоры действительно задерживают больше мусора, но одновременно создают избыточное гидравлическое сопротивление, провоцируют лавинообразное зарастание и могут вызвать подпор в подводящем коллекторе с переливом на поверхность. В итоге вся насосная станция или песколовка начинает работать в нерасчётном режиме.

Практика показывает: нужно искать разумный баланс между следующими факторами:

• необходимой степенью задержания мусора — какая фракция действительно опасна для последующего оборудования;
• допустимым перепадом уровней до и после решётки — как правило, не более 100–150 мм при нормальной работе;
• приемлемой частотой очистки — для механизированных решёток это интервал, при котором привод работает без перегрузок и избыточного износа;
• реальным составом стока — если лаборатория показывает обилие волокон, лучше увеличить прозор и предусмотреть более частую очистку, чем гнаться за «тонкостью».

3. Механизация удаления отбросов

Механизированная решётка оправдывает вложенные средства только тогда, когда её кинематика соответствует условиям эксплуатации. Главное достоинство — снижение доли ручного труда и стабилизация гидравлического режима. Но за это приходится платить повышенными требованиями к подбору привода, направляющих, скребковых или гребковых механизмов и системе отвода мусора в контейнер или на транспортёр.

При испытаниях и пусконаладке я всегда проверяю:

• устойчивость механизма к заклиниванию — особенно когда в решётку попадает жёсткий предмет (доска, обрезок трубы);
• поведение при неравномерной подаче мусора — если отбросы скапливаются с одной стороны, не должно быть перекоса и заедания;
• наличие защиты привода — муфты предельного момента, датчики перегрузки, реверс;
• удобство обслуживания узлов очистки — скребки, щётки, направляющие должны быть доступны без демонтажа тяжёлых узлов;
• способность отрабатывать пиковые часы без накопления мусора выше критической отметки.

4. Компоновка под реальные условия объекта

Ценность решётки для конкретного проекта определяется не столько её заводскими характеристиками, сколько тем, насколько удачно она встраивается в существующее здание, канал и общую схему. По опыту, на реальных объектах почти всегда есть ограничения, которые на стадии концепции часто упускают:

• низкие перекрытия — в подвалах и насосных станциях высота редко превышает 2,5–2,8 м, что исключает длинномерные рамы;
• сложная трассировка подводящего канала — повороты, перепады, нестандартные сечения;
• стеснённый монтаж — когда оборудование нужно заводить через узкие проёмы и люки;
• ограничение по грузоподъёмности перекрытий — не всегда есть возможность использовать тельфер или таль;
• отсутствие постоянного оператора — в таких случаях ручная решётка становится заведомо проблемным решением.

Если решётка не учитывает эти ограничения, на стадии монтажа начинаются тяжёлые переделки: подрезка рамы, перенос закладных, изменение высотных отметок, а иногда и полная замена оборудования.

Типы решёток, которые обычно применяются в механической очистке

Чтобы осмысленно выбирать оборудование, проектировщику полезно держать в голове чёткую классификацию.

Если переходить к практическому выбору, я всегда советую коллегам: не ищите «лучшую» решётку — ищите оптимальную пару из двух параметров: степень очистки + удобство эксплуатации, умноженную на реальный состав стока. Для большинства средних промышленных и коммунальных ЛОС решение лежит именно в этой плоскости.

В каких задачах решётки «НафтаЭко» выглядят оправданно

Опираясь на опыт пусконаладок, могу сказать: оборудование этого производителя органично вписывается в проекты, где требуется инженерная достаточность без избыточной автоматизации и где важно, чтобы решётка работала годами с минимальными операционными затратами.

Подходящие сценарии применения

• объекты, где нужна надёжная первая ступень механической очистки с понятными эксплуатационными характеристиками;
• локальные очистные сооружения с равномерным суточным притоком — без резких залповых сбросов, которые кратно превышают средний расход;
• производственные площадки, где есть персонал, но важно не перегружать его ручной очисткой — здесь оправданы механизированные линейки;
• технологические схемы, где решётка работает в связке с песколовкой, усреднителем или канализационной насосной станцией — важна прогнозируемая гидравлика;
• проекты, в которых компактная компоновка критична, и решётка должна занимать минимум места в плане и по высоте.

Когда стоит быть осторожнее

Есть режимы, при которых любую решётку нужно проверять особенно придирчиво, независимо от бренда:

• сток содержит много длинноволокнистых включений (текстильные волокна, лубяные частицы, водоросли), склонных к налипанию и наматыванию;
• в воде регулярно присутствуют ветошь, полиэтиленовая плёнка, упаковочные материалы, которые могут обволакивать гребёнки;
• поток сильно неравномерен — от «сухого» режима до залповых нагрузок после промывок линий;
• ожидаются пиковые сбросы после технологических операций — опорожнения ванн, промывки фильтров;
• объект работает без круглосуточного присутствия персонала — тогда любая нештатная ситуация будет обнаружена с задержкой.

В таких случаях важен не только тип решётки, но и продуманная логика всей линии: где расположен узел отбора мусора, как удаляются отбросы, куда они сбрасываются, как защищён привод от перегрузок, есть ли байпас или резервная решётка.

На что смотреть в опыте эксплуатации

Реальная эксплуатация за несколько месяцев выявляет все слабые места конструкции. При анализе действующего объекта или проекта я фокусируюсь на четырёх критических точках.

1. Частота очистки

Если отбросы приходится снимать каждые полчаса, это сигнал — что-то пошло не так. Возможные причины:

• прозоры выбраны слишком маленькими — закладывались на «идеальный» сток, а по факту мусора больше;
• реальная загрязнённость превысила проектные допущения — на стадии изысканий недооценили волокнистую или крупную фракцию;
• живого сечения банально не хватает для пикового расхода, и решётка работает как частично забитая даже в «чистом» состоянии;
• есть ошибки в предварительной оценке состава стока — например, не учтены сезонные колебания.

С другой стороны, если очистка происходит редко, но перепад уровней растёт быстро — проверяйте равномерность распределения потока по ширине решётки. Локальный завал с одного края может создать подпор при формально «чистой» решётке.

2. Образование подпора

Подпор — это самый наглядный симптом неправильной работы. Он говорит о том, что решётка не успевает пропускать расчётный расход либо слишком быстро засоряется. Типовые причины, которые я выявлял на объектах:

• слишком маленький общий живой проход — иногда проектировщики забывают, что часть сечения перекрывают сами пластины;
• неверно выбранный угол установки — при слишком крутом угле скорость в прозорах может выходить за допустимые 0,8–1,0 м/с;
• несоответствие прозоров составу стока — волокнистый мусор быстро образует «войлок», перекрывающий всё сечение;
• недостаточная производительность механизма очистки — скребок не успевает снимать отбросы при пиковых поступлениях;
• ошибки в расчёте пикового расхода — заложили среднесуточный, а по факту приходят залпы в 2–3 раза выше.

3. Засорение и заклинивание механизма

Для механизированных решёток это самая чувствительная зона. Надёжность кинематики всегда важнее «красивых» цифр в паспорте. При тестировании я обращаю внимание на:

• устойчивость при попадании жёстких предметов — кусков дерева, обрезков металла, камней — не должно происходить заклинивания и поломки скребков;
• поведение при несимметричной загрузке — если мусор идёт только с одной стороны, не должно быть перекоса рамы и закусывания направляющих;
• наличие аварийных режимов — реверс, автоматическая остановка при перегрузке, сигнализация о критическом перепаде уровней;
• возможность ручной очистки при отключении электропитания — на случай, когда привод обесточен, а подпор уже нарастает.

4. Удобство обслуживания

Инженерное оборудование обязано обслуживаться быстро, без сложного инструмента и демонтажа соседних узлов. Если для регламентного осмотра приходится останавливать всю линию, разбирать защитные кожухи и работать скрючившись в неудобном колодце — эксплуатационные затраты неизбежно поползут вверх, а регламенты начнут пропускать. Проверяйте зоны доступа, высоту площадок обслуживания, расположение точек смазки и сливных отверстий.

Практический чек-лист для оценки решётки перед включением в проект

За годы работы я выработал короткий алгоритм, который помогает мне не упустить важные детали при быстрой оценке решётки на стадии проектирования.

Проверьте:

• расчётный и максимальный расходы — именно пиковый, а не среднечасовой;
• реальный состав загрязнений по данным лаборатории, а не по аналогам;
• требуемую степень задержания мусора — что именно должно задержаться, а что может пройти дальше;
• допустимый перепад уровней — он должен быть увязан с отметками подводящего коллектора;
• геометрию подводящего канала — ширину, глубину, уклон, материал стенок;
• возможность отвода и временного хранения отбросов — куда они попадают после решётки;
• доступ для обслуживания — зона, лестницы, площадки, освещение;
• резервирование на случай остановки — байпасный канал, вторая решётка или ручной дублёр;
• совместимость с последующими ступенями — песколовками, жироловками, усреднителями;
• требования к автоматике и сигнализации — какие датчики уровня, перепада и перегрузки необходимы.

Если решётка уже выбрана, уточните:

• хватает ли живого сечения с учётом пикового расхода и прогнозируемого засорения;
• не будет ли избыточного гидравлического сопротивления, ведущего к подпору;
• есть ли запас по пиковому притоку — хотя бы 15–20% сверх расчётного;
• как технически решается вопрос промывки и удаления мусора — механически, вручную, гидросмывом;
• что произойдёт при отказе привода — сможет ли оператор быстро перейти на ручной режим;
• можно ли провести полный регламент без длительной остановки всей линии очистки.

Типовые ошибки при подборе решёток

Ниже — сборник ошибок, которые я многократно фиксировал в реальных проектах. Они почти не зависят от производителя оборудования и связаны, скорее, с методологией подбора.

Ошибка 1. Выбор только по производительности

Паспортный расход при чистой решётке и идеальной воде — это одно. Реальный сток с волокнами, жирами и случайным крупным мусором — совсем другое. Нужны ещё как минимум перепад уровней, скорость в прозорах и частота очистки.

Ошибка 2. Игнорирование эксплуатации

Если объект работает без постоянного оператора, ручная решётка быстро превращается в источник аварийных ситуаций. Оборудование должно подбираться под реальный регламент обслуживания, а не под «в теории кто-то будет чистить раз в смену».

Ошибка 3. Слишком мелкие прозоры

Погоня за максимальной степенью задержания часто приводит к ускоренному зарастанию, необходимости внеплановых остановок и гидравлическим ударам. В большинстве случаев 6–10 мм для механизированных решёток и 15–25 мм для ручных — это разумный инженерный компромисс для коммунальных и смешанных стоков.

Ошибка 4. Неверная компоновка

Даже отличное оборудование будет работать скверно, если оно неудобно встроено в канал или здание. Жёсткие повороты перед решёткой, недостаточная длина прямого участка, неверные отметки дна канала — всё это многократно снижает эффективность.

Ошибка 5. Недооценка мусора

В документации сток часто описывается как «хозяйственно-бытовой с нормативной концентрацией загрязнений». На практике же в нём оказываются тряпки, пластик, резиновые перчатки, деревянные палки. Если это не заложить в выбор решётки на старте, переделки неизбежны.

Как подойти к выбору инженерно, а не формально

Правильная последовательность действий, которую я наработал за годы проектирования и пусконаладок, выглядит так:

1. Оценить состав стока и пиковые расходы — по результатам лабораторных анализов и технологическому регламенту предприятия.
2. Определить, какой именно мусор необходимо задерживать — фракционный состав и критический размер для последующего оборудования.
3. Проверить ограничения по подводящему каналу и строительной части — габариты, отметки, материал, доступ.
4. Выбрать тип решётки — ручная или механизированная — на основе режима эксплуатации и наличия персонала.
5. Назначить ширину прозоров и рабочую схему (угол установки, расположение относительно потока).
6. Выполнить гидравлический расчёт — проверить скорость в прозорах, перепад уровней, подпор при засорении 50%.
7. Продумать удаление и утилизацию отбросов — от сброса в контейнер до вывоза с площадки.
8. Оценить эксплуатационные риски — что будет при залповом сбросе, при отключении энергии, при выходе из строя привода.
9. Согласовать решение с остальными узлами технологической линии — песколовкой, насосной станцией, усреднителем.
10. Только после этого фиксировать марку и модель оборудования в проектной документации.

Эта последовательность кажется простой, но именно её нарушение я регулярно наблюдаю в проектах, которые потом приходят ко мне на экспертизу.

Вывод

Решётки механической очистки производства «НафтаЭко» стоит рассматривать как рабочее инженерное решение для первой ступени очистки — при условии, что они грамотно вписаны в общую технологическую линию. Их сильная сторона в том, что они ориентированы на практическую применимость: защиту последующих узлов, сокращение ручного труда и стабильную работу при корректном подборе.

Но ключевое слово здесь — «корректном». Итоговая эффективность любой решётки всегда определяется связкой из трёх факторов:

• точный расчёт расхода и состава стока — без занижения пиков и без идеализации состава;
• грамотная компоновка — без гидравлических конфликтов и с учётом реальной геометрии объекта;
• удобная и продуманная эксплуатация — с пониманием того, кто и как будет обслуживать решётку.

Если хотя бы один из этих элементов просчитан слабо, даже самая надёжная решётка превратится в источник проблем. И поверьте моему опыту: лучше потратить дополнительный день на расчёты сейчас, чем неделями выезжать на аварии потом.

FAQ

Чем решётка отличается от фильтра?

Решётка задерживает крупные включения на входе — то, что видно невооружённым глазом: от 3–6 мм и выше. Фильтр работает на более тонком уровне — от десятков микрон, и решает задачи доочистки или защиты чувствительного оборудования (мембран, распылителей, теплообменников). В гидравлическом смысле это совершенно разные аппараты с разными скоростями потока и перепадами давления.

Что важнее при выборе: прозоры или производительность?

Оба параметра важны, но на практике я сначала смотрю на состав стока и допустимый перепад уровней, и только потом подбираю прозоры и рабочую производительность. Производительность без анализа прозоров — это почти гарантированный вылет в ошибку при первом же залповом сбросе.

Можно ли ставить ручную решётку на производственном объекте?

Можно, если объём стоков невелик, мусора поступает мало и есть персонал, за которым официально закреплён график очистки. Если хотя бы одно из этих условий не выполняется — ручная решётка быстро станет хронической проблемой.

Почему решётка начинает быстро забиваться?

Чаще всего — слишком мелкие прозоры для данного состава стока, пиковые расходы, на которые не рассчитывали, обилие волокнистых или жировых включений, либо неправильная компоновка подводящего канала с вихревыми зонами и застоем.

Нужно ли резервирование?

На ответственных объектах, где остановка решётки может за несколько часов нарушить работу насосной станции или всей линии очистки, — однозначно нужно. Это может быть вторая решётка в параллельном канале, байпас с ручной решёткой грубой очистки или как минимум аварийный перелив с сигнализацией.

Как понять, что решётка подобрана неправильно?

Типовые признаки: частые засоры, устойчивый подпор, нестабильный уровень в подводящем канале, перегрузка привода с частыми срабатываниями защиты, сложности при обслуживании и постоянные жалобы эксплуатации. Если набор таких симптомов накапливается — значит, при выборе решётки были допущены ошибки.
